CIPP High Intensity LED UV Curing System Geen graafbuis Rehabilitatie Betrouwbaar en constant

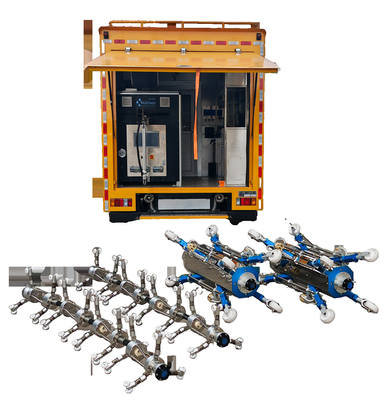

Het UV-CIPP-hardingssysteem maakt gebruik van een zeer betrouwbaar SPS-besturingssysteem om alle bewerkingen te controleren.de diagnosefuncties kunnen worden uitgebreid. De elektrische kabel trommel is uitgerust met standaard 200m hoge temperatuur weerstand UV-hardingskabel, kan worden uitgebreid tot 300m.De elektrische lichtbron kan voldoen aan DN150-2000mm buis no-dig rehabilitatieHet hele systeem is compact ontworpen en geschikt voor installatie op alle soorten vrachtwagens.

Configuratie van het systeem

1.UV-lampen en lichtrack

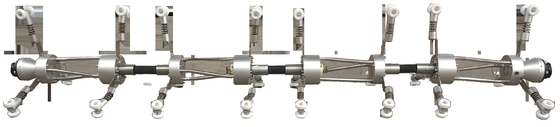

1.1Kleine lichtbron

Kleine lichtbron ((150-800 mm)

1.1.1Voor de buisdiameter: DN150-800.

1.1.2Lichte keten bestaande uit 2 eenheden elk met 4 UV-lampen met een hoog vermogen, in totaal 8 lampen, vermogen: 400/500/650W, totaal vermogen 5200W.

1.1.3. 1 sensor voor het meten van de luchttemperatuur; 4 sensoren voor het binnenste bekledingsoppervlak ((IR-sensor);

1.1.4Elke lichte ketting kan willekeurig worden vervangen en geïnstalleerd, geen installatie volgorde vereist.

1.1.5De voorste warmtebestendige camera is voorzien van een krachtig LED-licht.

1.1.6De installatie en aanpassing van lichte ketenwielen en -benen is eenvoudig en handig, om aan de vereiste van snelle vervanging te voldoen voor verschillende buisdiameter en verschillende vormen van buizen in het veld.

1.1.7De ontstekingsintervallen van de UV-lamp worden vooraf ingesteld, het systeem regelt de ontsteking van de lamp en de ontsteking automatisch volgens de vooraf ingestelde tijd.U kunt ook kiezen voor handmatige besturing om de gecompliceerde veld situatie te behandelen.

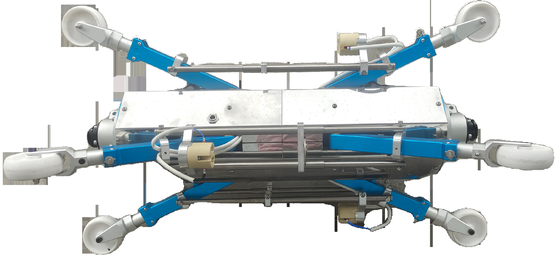

1.2 Grote lichtbron

1.2.1Voor de buisdiameter: DN600-1600.

1.2.2Lichte keten bestaande uit 2 eenheden met elk 4 UV-lampen met een hoog vermogen, in totaal 8 lampen, vermogen:1000/1200/1500W, totaal vermogen 12000W.

1.2.3. 1 sensor voor het meten van de luchttemperatuur; 3 sensoren voor het binnenste bekledingsoppervlak ((IR-sensor);

1.2.4De lichte ketenwiel en de benen worden aangedreven door een motor, kunnen automatisch in de buizen worden uitgerekt en teruggetrokken, om de werking in grote buizen snel te voltooien.

1.2.5De voorste warmtebestendige camera is voorzien van een krachtig LED-licht.

1.2.6De installatie en aanpassing van lichte ketenwielen en -benen is eenvoudig en handig, om aan de vereiste van snelle vervanging te voldoen voor verschillende buisdiameter en verschillende vormen van buizen in het veld.

2 Kabel en kabelrol

2.1.Kabel: standaardlengte 120 m, hittebestendig, UV-bestendig, voor het besturen van het hardmaken, de video-signaaloverdracht, het aansturen van lichtbronnen.

2.2.Kabelrol: transparant ontwerp voor het buitenste rack, minder gewicht, gemakkelijk te repareren, met binnenverlichtingssysteem.

2.3 Achteroogcamera: voor de inspectie van de bekleding.

3 Besturingsunit:

3.1. PLC-gecontroleerde schakelaar voor het bedienen van de kabeltrommel en de UV-lichtketen.

3.2. Windows-besturingssysteem. Alle informatie en video's van het houten zijn zichtbaar. De volgende gegevens worden weergegeven en opgenomen: snelheid, druk, oppervlaktetemperatuur van de voering, toestand en lengte van de lichtketen,gegevens kunnen worden geëxporteerd.

3.3. computer met software en 3 monitors, met inbegrip van:

1 x 15 ̊ TFT-monitor voor de bediening en besturing van het gehele systeem;

1 x 17 ̊ TFT-monitor voor beeldoverdracht van de camera;

1 x 22 ‰ TFT-monitor voor de software en de werking van het gehele systeem.

4 Blower

4.1Hoogvermogende blazer, vermogen: 1400m3/h, nominaal vermogen: 18,5 kW, 50 Hz, maximale druk 0,7 bar.

4.2Een diep ontwikkeld besturingssysteem, controleer de blazer via het touchscreen van de bedieningskamer.

4.3- Plug-in schakelaar verbinding met kabel trommel.

4.4Software: Windows-systeem, drukvisualisatie en kalibratie, controle van de uitbreiding van de voering.

4.5Ingebouwd filter en afkoelventiel, olievrij, luchtkoeling.

5 Eindkappen

Voor buisdiameters: DN300-500,DN500-650,DN800-1000
