TV-2000 het robotachtige de Inspectiesysteem van de Kruippakjepijp controleert het kruippakje die zich in de pijp bewegen, kan de high-resolution camera in de voorzijde van het kruippakje volledige inspectie en het registreren voor de tekorten in de pijpen maken, en de beelden overbrengen aan de controleeenheid via de kabel synchronically, om verre monitor te realiseren. De controleeenheid neemt het systeem van de Venstersverrichting, kan het de video's op gebied verwerken en opslaan, en tegelijkertijd oordeel en outputpijpinspectierapport, neiging en krommeverslag uitbrengen.

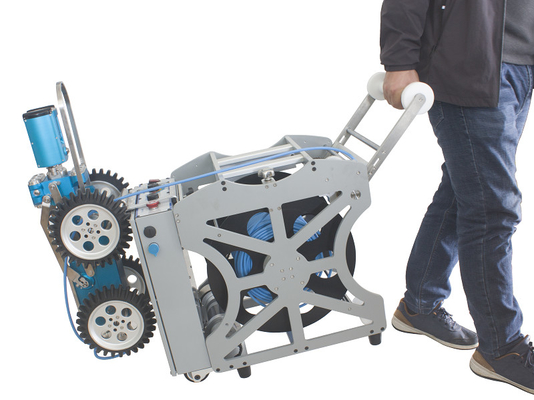

TV-2000 het robotachtige de Inspectiesysteem van de Kruippakjepijp is compoposed van kruippakje, camera, kabeltrommel en controleeenheden. Het kruippakje kan verschillende types van camera's (D.w.z. pan & schuine standcamera, ascamera, vis-oog camera) volgens diffrerent vereisten aanpassen, is het geschikt voor 2502000mm diameterpijpen.


Controleeenheid MK3

1, de Controleeenheid van de Stootkussenstijl, 8,4 ' Geraakte leiden, Leesbaar in Zon glanst, 1024*768-resolutie, 4.1kg
2, Win7-systeem, 128GB SSD, Verslagvideo in plaats, 100+-urenvideo kunnen worden opgeslagen.
3, Camerapositie, liftpositie in Grafieken
4, Neigingsrapport in plaats.
5, Systeemstatus, het werkparameter kunnen vraag zijn.

Pan&Tiltcamera JT2000

1, 360 graad, beperkt geen roteert
2, lens het verwarmen kunnen mist verhinderen
3, Cameralicht kunnen worden aangepast
4, Maximumhelderheidsverbetering 50%, geschikter voor kleine diameter
5, Facultatieve Laser, kalibreren tekortgrootte

Cralwer TV-800

Maak aan IP68 waterdicht
Het werk temperatuur: -10ºC~50ºC
Geschikte pijpdiameter: 250mm~2000mm
Aandrijving: twee gelijkstroom motor
Lift: elektrische lift
Neiging: de graad van het mesurementwerkingsgebied ±45, pecision 0,1 graden
Snelheid: regelbare snelheid, max. 32m/min
Richting: door:sturen, achterwaarts, linker, juist
Drukaanwijzing: groen licht (1.2-1.5 versperren, normale druk), rood licht abnormaal licht.
Het beklimmen: max. beklim graad over 50° volgens diffrerent pijpstatus
Achtergezichtscamera: integreer camera en het licht, inspecteert achteruit kruippakje en kabel het retreiving

Cralwer TV-150

Maak aan IP68 waterdicht
Het werk temperatuur: -10ºC~50ºC
Geschikte pijpdiameter: 100mm~600mm
Aandrijving: twee gelijkstroom motor
Neiging: de graad van het mesurementwerkingsgebied ±45, pecision 0,1 graden
Snelheid: regelbare snelheid, max. 32m/min
Richting: door:sturen, achterwaarts, linker, juist
Drukaanwijzing: groen licht (1.2-1.5 versperren, normale druk), rood licht abnormaal licht.
Het beklimmen: max. beklim graad over 50° volgens diffrerent pijpstatus
Achtergezichtscamera: integreer camera en het licht, inspecteert achteruit kruippakje en kabel het retreiving


Automatische Kabeltrommel DLPA300
1,6 kernenkabel, van de Gewichtsvermindering 50%, van Kosten en van de mislukking beduidend verlaagd tarief
2, standaardlengte: 200m, max. 300m
3, Automatische kabeltrommel

Vis-oog camera JT360
1. View360 graadgezicht binnen de pijp.
de 2. 92 PCs-hoogtepunt LEIDENE lampen, verlichting bereikt aan 200lm
3. Resolutie: 3000k hoog pixel, - kwaliteitsbeeld.
4. Maak waterdicht: IP68, uitvoerbare 10 meters onderwater.
5. De video's en de beelden door MK3 full-view camera worden geregistreerd kunnen volledige waaierbeeld binnen de pijp uitspreiden door PanoProfile 3D software, en 2D profielbeeld produceren om nauwkeurige meting van pijptekorten te realiseren, 3D vorm installeren, en tot inspectierapport leiden dat.

Afstandsbediening APP.
Installeer onze MK3-Afstandsbediening APP. op uw die cellphone of Stootkussen door Android-systeem wordt ontwikkeld, kunt u de eenheid van de afstandsbedieningmk3 controle.

Standaardconfiguratie:
TVS800 kruippakje
JT90 pan & schuine standcamera
Automatische kabeltrommel
MK3 controleeenheid
Mangathaak, hulpmiddelzak en andere toebehoren

Facultatieve Delen:
JT60 ascamera
JT360-vis-oog camera
Handkabeltrommel
PA500 draagbare beweegbare macht
