Systeem van de de Inspectiecamera van de 8,4 Duim het Waterdichte Pijp voor Afvoerkanaalinspectie

Systeem van de de Inspectiecamera van de 8,4 Duim het Waterdichte Pijp voor Afvoerkanaalinspectie

De de Camerasysteem camera-getipte sonde van de Pijpinspectie met 8,4 duimlcd monitor voor moeilijk te bereiken het bekijken van inspectiegebied.

Tijdens de inspectie, worden de tekortbeelden verworven; een het testen rapport kan onmiddellijk worden verkregen. Bovendien kan een kromme van de pijpleidingsgradiënt op tijd tijdens de inspectie worden verkregen om de sedimentvoorwaarde binnen pijpleiding te bepalen. De vis-oog lens wordt gebruikt, het integreren „PipePano pijpleidingspanorama die videoanalysesoftware testen“, het panoramabeeld van binnenmuur van de pijpleiding te produceren, meer fijn en (meting op pijpdiameter, barstbreedte etc.) kwantitatief te analyseren en te bepalen.

Eigenschappen van de Camera van de Pijpinspectie:

1. 360 ° roteren van camera

2. Automatische kabeltrommel

3. Anti-vertroebelde cameralens

4. Het systeem van de venstersverrichting

5. Regelbare Brightless

6. Wincansoftware binnen

De Cameraconfiguratie van de pijpinspectie

Technische Parameter

Controleeenheid MK3
1, de Controleeenheid van de Stootkussenstijl, 8,4 ' Geraakte leiden, Leesbaar in Zon glanst, 1024*768-resolutie, 4.1kg
2, Win7-systeem, 128GB SSD, Verslagvideo in plaats, 100+-urenvideo kunnen worden opgeslagen.
3, Camerapositie, liftpositie in Grafieken
4, Neigingsrapport in plaats.
5, Systeemstatus, het werkparameter kunnen vraag zijn.

Pan&Tiltcamera JT2000
1.360 graad, beperkt geen roteert
2, lens het verwarmen kunnen mist verhinderen
3, Cameralicht kunnen worden aangepast
4, Maximumhelderheidsverbetering 50%, geschikter voor kleine diameter
5, Facultatieve Laser, kalibreren tekortgrootte

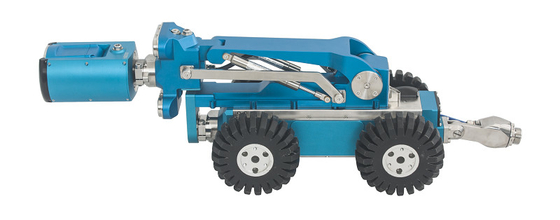

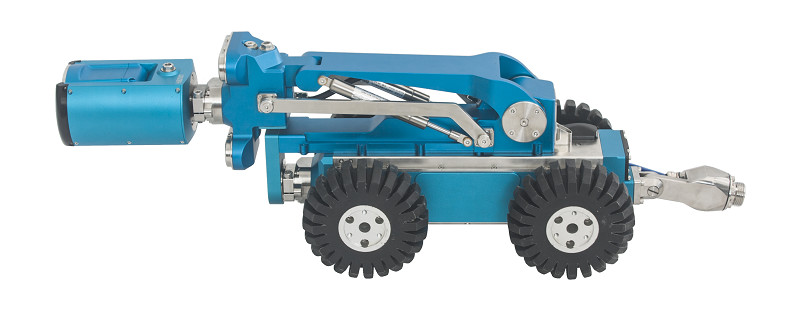

Cralwer TV-800
Maak aan IP68 waterdicht
Het werk temperatuur: -10ºC~50ºC
Geschikte pijpdiameter: 250mm~2000mm
Aandrijving: twee gelijkstroom motor
Lift: elektrische lift
Neiging: de graad van het mesurementwerkingsgebied ±45, pecision 0,1 graden
Snelheid: regelbare snelheid, max. 32m/min
Richting: door:sturen, achterwaarts, linker, juist
Drukaanwijzing: groen licht (1.2-1.5 versperren, normale druk), rood licht abnormaal licht.
Het beklimmen: max. beklim graad over 50° volgens diffrerent pijpstatus
Achtergezichtscamera: integreer camera en het licht, inspecteert achteruit kruippakje en kabel het retreiving

Automatische Kabeltrommel DLPA300
1,6 kernenkabel, van de Gewichtsvermindering 50%, van Kosten en van de mislukking beduidend verlaagd tarief
2, standaardlengte: 200m, max. 300m
3, Automatische kabeltrommel

Vis-oog camera JT360
1. View360 graadgezicht binnen de pijp.
de 2. 92 PCs-hoogtepunt LEIDENE lampen, verlichting bereikt aan 200lm
3. Resolutie: 3000k hoog pixel, - kwaliteitsbeeld.
4. Maak waterdicht: IP68, uitvoerbare 10 meters onderwater.
5. De video's en de beelden door MK3 full-view camera worden geregistreerd kunnen volledige waaierbeeld binnen de pijp uitspreiden door PanoProfile 3D software, en 2D profielbeeld produceren om nauwkeurige meting van pijptekorten te realiseren, 3D vorm installeren, en tot inspectierapport leiden dat.
