Naam: | Pijp Crawler Robot | Pijpdiameter: | 150-1500 mm |
---|---|---|---|
Verrichtingssysteem: | Windows, Wincan binnen | Aandrijving: | Krachtige Crawler Drive |
camerakop: | pan & tilt | Toepassing: | Pijpleidingen inspecteren |
Hoog licht: | Pijpinspectie Robot,Rioolinspectie Robot |

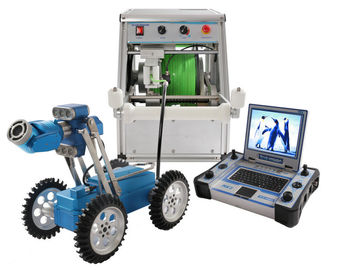

De krachtige Robot van het de Pijpkruippakje van de Kruippakjeaandrijving voor het Inspecteren van Pijpleidingen 1501500mm Diameter
De Robottoepassing van het pijpkruippakje
de camera van de pijprobot is de kleinste het Kruippakjerobot van de Pijpinspectie die geschikt voor 100600mm diameterpijpen en met beheerssoftware.
De Roboteigenschappen van het pijpkruippakje:
De Robotconfiguratie van het pijpkruippakje
Standaardconfiguratie | Facultatieve Delen |
TVS800 kruippakje | JT60 ascamera |
Jt-2000 pan & schuine standcamera | JT360-vis-oog camera |
Automatische kabeltrommel | Handkabeltrommel |
MK3 controleeenheid | PA500 draagbare beweegbare macht |
Mangathaak, hulpmiddelzak en andere toebehoren |
De Robot Technische Parameter van het pijpkruippakje
Controleeenheid MK3 | 1, de Controleeenheid van de Stootkussenstijl, 8,4 ' Geraakte leiden, Leesbaar in Zon glanst, 1024*768-resolutie, 4.1kg 2, Win7-systeem, 128GB SSD, Verslagvideo in plaats, 100+-urenvideo kunnen worden opgeslagen. 3, Camerapositie, liftpositie in Grafieken 4, Neigingsrapport in plaats. 5, Systeemstatus, het werkparameter kunnen vraag zijn. |
Pan&Tiltcamera JT2000 | 1.360 graad, beperkt geen roteert |
Cralwer TV-800 | 1. Maak aan IP68 waterdicht 2. Het werk temperatuur: -10ºC~50ºC 3. Geschikte pijpdiameter: 250mm~2000mm 4. Aandrijving: twee gelijkstroom motor 5. Lift: elektrische lift 6. Neiging: de graad van het mesurementwerkingsgebied ±45, pecision 0,1 graden 7. Snelheid: regelbare snelheid, max. 32m/min 8. Richting: door:sturen, achterwaarts, linker, juist 9. Drukaanwijzing: groen licht (1.2-1.5 versperren, normale druk), rood licht abnormaal licht. 10. Het beklimmen: max. beklim graad over 50° volgens diffrerent pijpstatus 11. Breng gezichtscamera groot: integreer camera en het licht, inspecteert achteruit kruippakje en kabel het retreiving |
Automatische Kabeltrommel DLPA300 | 1,6 kernenkabel, van de Gewichtsvermindering 50%, van Kosten en van de mislukking beduidend verlaagd tarief 2, standaardlengte: 200m, max. 300m 3, Automatische kabeltrommel |
Vis-oog (Facultatieve) camera JT360 | 1. View360 graadgezicht binnen de pijp. 2. 92 PCs-hoogtepunt de LEIDENE lampen, verlichting bereikt aan 200lm 3. Resolutie: 3000k hoog pixel, - kwaliteitsbeeld. 4. Maak waterdicht: IP68, uitvoerbare 10 meters onderwater. 5. De video's en de beelden door MK3 full-view camera worden geregistreerd kunnen volledige waaierbeeld binnen de pijp uitspreiden door PanoProfile 3D software, en 2D profielbeeld produceren om nauwkeurige meting van pijptekorten te realiseren, 3D vorm installeren, en tot inspectierapport leiden dat. |
Hand (Facultatieve) kabeltrommel DLPM120 | 1, Handkabeltrommel 2, standaardlengte: 120m |
Afstandsbediening APP.
Installeer onze MK3-Afstandsbediening APP. op uw die cellphone of Stootkussen door Android-systeem wordt ontwikkeld, kunt u de eenheid van de afstandsbedieningmk3 controle.
