naam: | de camerasysteem van de pijpleidingsinspectie | Kabel lengte: | 120M |
---|---|---|---|
Inspectiewaaier: | 3002000mm | monitor: | Laptop |
De camera roteert: | 360 ° | Controle: | Joystick |
Kabeltrommel: | Handmatig | gegevens: | Wifi Tranmission |
Hoog licht: | het materiaal van afvoerkanaalkabeltelevisie,de robot van de pijpleidingsinspectie |
Van de de Pijpleidingsinspectie van Wifitranmission de Camerasysteem/het Materiaal van de Camerainspectie
De Inleiding van het de Camerasysteem van de pijpleidingsinspectie
Het de Camerasysteem van de pijpleidingsinspectie is samengesteld uit kruippakje, lens, kabelspoel en het belangrijkste controlemechanisme. Thereinto, kan het kruippakje met verschillende modellen van lenzen (d.w.z., roterende lens, direct-Weergevenlens, vis-oog lens) aan reactie worden overlapt de verrichting van het belangrijkste controlemechanisme na het verbinden van de kabelspoel aan het belangrijkste controlemechanisme, zoals de vooruitgang van het kruippakje, omgekeerde, het draaien, het ophouden en snelheidsaanpassing opdracht geeft tot; het opheffen van de lenssteun, daling, aanstekende aanpassing; de horizontale of verticale omwenteling van de lens, het concentreren zich, vergrotingsverandering, vooruit en achterwaartse omschakeling, enz. Tijdens het testen, kan het belangrijkste controlemechanisme beelden van de lens tonen en registreren en de informatie van de staat van de klimplant op tijd, voerde de opmerkingsinformatie over touchscreen in.
De Eigenschappen van het de Camerasysteem van de pijpleidingsinspectie:
1. Lichtgewicht
2. Licht en gemakkelijk vervoer
3. Anti-vertroebelde cameralens
4. 360 ° roteren van camera
5. Vensterslaptop
6. Regelbare Brightless
Van het de Camerasysteem van de pijpleidingsinspectie de Technische Parameter
Controlemechanisme | 1. Beschikbaar in om het even welke notitieboekjecomputer als controlesysteem 2. Draadloze controle 3. Vertoningsdatum en tijd in real time, reisafstand, kruipende houdingsinformatie en reeks de informatie van de vertoningsdoopvont, tekengrootte, achtergrondkleur. 4. Voor en achtergezichtenvertoning op dezelfde interface tegelijkertijd. |
|
Pan&Tiltcamera JT2000 | 1.360 graad, beperkt geen roteert 2, Lens het verwarmen kunnen mist verhinderen 3, Cameralicht kunnen worden aangepast 4, Maximumhelderheidsverbetering 50%, geschikter voor kleine diameter 5, Facultatieve Laser, kalibreren tekortgrootte |
|
Cralwer TV-800 | 1. Het werk temperatuur: -10ºC~50ºC 2. Geschikte pijpdiameter: 50mm~2000mm 3. Aandrijving: twee gelijkstroom motor 4. Lift: elektrische lift 5. Neiging: de graad van het mesurementwerkingsgebied ±45, pecision 0,1 graden 6. Snelheid: regelbare snelheid, max. 32m/min 7. Richting: door:sturen, achterwaarts, linker, juist 8. Drukaanwijzing: groen licht (1.2-1.5 versperren, normale druk), rood licht abnormaal licht. 9. Het beklimmen: max. beklim graad over 50° volgens diffrerent pijpstatus 10. Breng gezichtscamera groot: integreer camera en het licht, inspecteert achteruit kruippakje en kabel het retreiving |
|

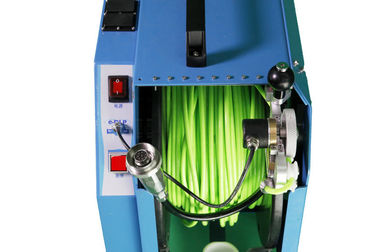

Handkabeltrommel DLPM120 | 1, Handkabeltrommel 2, standaardlengte: 120m |
|
Bedieningshendel |
(1) hoge aanpassing van de straalhelderheid (2) de cameracontrole, ging/right/up/down weg (3) dichtbij van het cameragezoem in/out/focus/ver/centrum (4) machtsschakelaar (5) liftup/down/clutch/rear gezicht/camera lichte aanpassing (6) de controle van de kruippakjerichting, door:sturen/achteruit/links/juist (7) de controle van de kruippakjesnelheid (8) USB (de 9) de status LEIDENE van de materiaalverrichting lichte, blauwe verbonden niet tand is blauw licht, purper verbonden licht |

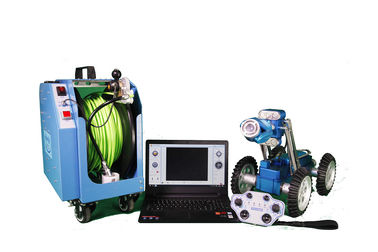

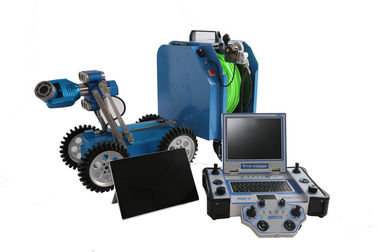

De Configuratie van het de Camerasysteem van de pijpleidingsinspectie
Standaardconfiguratie | Facultatieve Delen |
TVS800 kruippakje | JT60 ascamera |
Jt-2000 pan & schuine standcamera | JT360-vis-oog camera |
Handkabeltrommel | Automatische kabeltrommel |
Vensterslaptop | PA500 draagbare beweegbare macht |
Joysitck |
