naam: | de inspectie van de sonarpijp | Pijpdiameter: | 1006000mm |
---|---|---|---|
Toepassing: | Onderwater | Akoestische frequentie: | 2MHz |
Golfbreedte: | 1.1° (de straal van de kegelgolf) | Functie: | Nauwkeurige meting |
Hoog licht: | pijpleidings videoinspectie,digitale inspectiecamera |

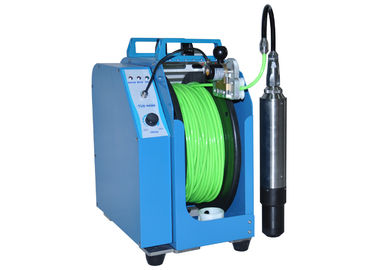

Nauwkeurige de Pijpinspectie van de Metingssonar met Sonarsonde, Kabelrol
De Inspectietoepassing van de sonarpijp:
De Inspectie van de sonarpijp wordt wijd gebruikt gebruikt voor het boorgatinspectie van de waterput, de techniekgeologie, hydrogeologie, het geologische naar bodemschatten zoeken, mijnbouwafdeling; van toepassing op verticale gaten, horizontale gaten en geneigde depressiehoeken, verhogingsgaten, geologische boring en concrete boring, enz.
De Inspectieeigenschappen van de sonarpijp:
Volledig 360 graad ononderbroken gelijktijdig aftasten binnen 1s
Vriendschappelijke softwareinterface om gemakkelijk te werken
Gegevens en beelden in de harde schijf worden opgeslagen die
Ingebouwde broodje en hoogtehoeksensoren
De Inspectieparameter van de sonarpijp
Akoestische Parameter | Akoestische frequentie |
2MHz |
Golfbreedte |
1.1° (de straal van de kegelgolf) | |
Zijresolutie |
0.5mm (Pijpstraal 125mm) |
|
Max. inspectiestraal | 12m | |
Breng impulsbreedte over | 4~20us | |
Het ontvangen van golfbreedte |
500KHz |
Handkabeltrommel:
Teller: hoge precisiecodeur (±0.1m), kabellengteberekening.
Het in lagen aanbrengen: het hand in lagen aanbrengen
Maak waterdicht: IP63
Software van de de Sonar de Professionele Analyse van de SonarProfpijp
De dwarsdoorsnede van de steunpijp in vertegenwoordiging in real time en een volledig 360 verlengbaar graadprofiel (IMG. 1)
Produceer pijp automatisch 3-D duidelijk modellering en mening puin en tekortbinnenkant (IMG. 2)
Steun berekening van het puinvolume & analysegegevens gemakkelijk de in kaart te brengen (IMG. 3)
Automatische rapportering voor de voorbereiding van het hoog rendementrapport (IMG. 4)
