Inspectiewaaier: | 1006000mm | waterbewijs: | IP63 |
---|---|---|---|
frequentie: | 512Hz | naam: | de inspectie van de sonarpijp |
Type: | Het Systeem van de pijpinspectie | Functie: | Gebouwd in Broodje en Hoogtehoeksensoren |
Hoog licht: | digitale inspectiecamera,de inspectiecamera van de rioolpijp |

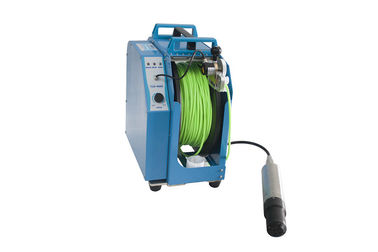

Van de de Sonarpijp van het stofbewijs het de Inspectiesysteem bouwde Broodje en Hoogte Hoeksensoren in
De Toepassing van het de Inspectiesysteem van de sonarpijp
De pijpinspectie wordt hoofdzakelijk gebruikt voor industriële containers en pijpinspectie, met gezoem video, facultatieve laser, draadloze transmissie en andere gespecialiseerde functies die uitstrekken zich. Ben op tanks op grote schaal, gemeentelijke afvoerkanaleninspectie, tunnels van toepassing, en… situaties waar….verslag het houden wordt vereist.
De Eigenschappen van het de Inspectiesysteem van de sonarpijp:
De Technische Parameter van de sonarsonde
Akoestische Parameter | Akoestische frequentie |
2MHz |
Golfbreedte |
1.1° (de straal van de kegelgolf) | |
Zijresolutie |
0.5mm (Pijpstraal 125mm) |
|
Max. inspectiestraal | 12m | |
Breng impulsbreedte over | 4~20us | |
Het ontvangen van golfbreedte |
500KHz |
Handkabeltrommel:
Teller: hoge precisiecodeur (±0.1m), kabellengteberekening.
Het in lagen aanbrengen: het hand in lagen aanbrengen
Maak waterdicht: IP63
Software van de de Sonar de Professionele Analyse van de SonarProfpijp
De dwarsdoorsnede van de steunpijp in vertegenwoordiging in real time en een volledig 360 verlengbaar graadprofiel (IMG. 1)
Produceer pijp automatisch 3-D duidelijk modellering en mening puin en tekortbinnenkant (IMG. 2)
Steun berekening van het puinvolume & analysegegevens gemakkelijk de in kaart te brengen (IMG. 3)
Automatische rapportering voor de voorbereiding van het hoog rendementrapport (IMG. 4)
