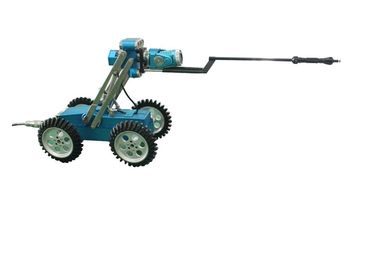

De Profiler is ontwikkeld om pijpleidingingenieurs en aannemers zeer nauwkeurige empirische gegevens te verstrekken over de ovaliteit, capaciteit en andere omstandigheden in nieuwe en bestaande pijpleidingen. De Profiler wordt eenvoudig aan uw bestaande CCTV-camera bevestigd en de resulterende CCTV-beelden worden geanalyseerd met behulp van innovatieve 'machine vision'-software. Voor gebruik met Trio-vision camera en pijpdiameters van 100 mm tot 2000 mm.
Kenmerken & Voordelen
1. Kan in pijpgrootte werken die zich van 100mm tot 2000mm uitstrekken
2. Hoge sterkte koolstofvezel en aluminium constructie
3. Intern op batterijen (oplaadbaar); geen elektrische verbindingen nodig Geen bewegende delen
4. Software kan worden gebruikt op een tv-inspectievoertuig of op een externe computer
5. Kan een enkel videoframe van videoband, eerder opgeslagen bestand, CD, DVD, enz. Vastleggen, indien gebruikt op een externe computer
Ontworpen om een laserlicht in een radiaal vlak loodrecht op de zichtlijn van de CCTV-camera te projecteren en een rode lijn op de binnenwand van de buis te creëren; laser is ontworpen om voldoende intensiteit te bieden om het videobeeld te bekijken met normale CCTV-cameralicht
Eenvoudig te bevestigen aan uw bestaande CCTV-camera of -transporter
Ontworpen om een enkel frame op de gegevensmonitor vast te leggen en weer te geven voor meting en analyse in industriestandaardindelingen met JPEG-, BMP- of TIFF-indelingen
Tekst kan overal in het vastgelegde videobeeld worden geplaatst
Een lijngrafiek geeft de amplitude van de dwarsdoorsnede weer over de volledige lengte van de leiding van ingang tot uitgang
Ontworpen om de werkelijke degradatie van de buis te verkrijgen door gebruik te maken van de laserprofilering en meetinstrumenten
Laserkop LP-1
1. spanning 3V
2. laser 650 nm
3. werktemperatuur -20-60 graden 4. Inspectiepijpdiameter 100-2000 mm
