| Plaats van herkomst: | China |
|---|---|
| Merknaam: | Trio-Vision |
| Modelnummer: | TV-2000 |
| Min. bestelaantal: | 1 |
| Verpakking Details: | karton |
| Levertijd: | 4-8 weken |
| Betalingscondities: | T/T |
| Levering vermogen: | 20units per maand |
| Certificering: | CE,FCC, ISO9001 | Pijpdiameter: | 1501500mm |
|---|---|---|---|
| Operation System: | Vensters, Wincan binnen | Camerakop: | Pan & Schuine stand |
| rapport: | neiging, helling | Kabeltrommel: | automatisch, 300m |
| Hoog licht: | kabeltelevisie-de camera's van de pijpinspectie,de robot van de pijpleidingsinspectie |
||

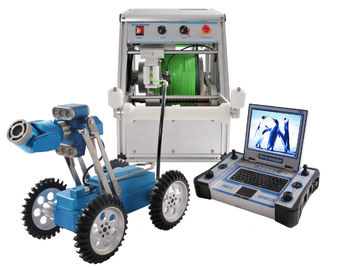

Het het Kruippakjesysteem van de Mainlineinspectie, kabeltelevisie-het Materiaalrobot van de Rioolinspectie is compoposed van kruippakje, pan&tilt camera, automatische kabeltrommel en controleeenheden. Het kruippakje kan verschillende types van camera's (D.w.z. pan & schuine standcamera, ascamera, vis-oog camera) volgens diffrerent vereisten aanpassen, is het geschikt voor 2001500mm diameterpijpen.
Het systeem is een product op basis van industrieel Vensterssysteem dat wordt ontworpen. Tijdens het testen, worden de tekortbeelden verworven; daarna, kan een het testen rapport onmiddellijk worden verkregen. Bovendien kan een kromme van de pijpleidingsgradiënt op tijd tijdens het testen worden verkregen om de sedimentvoorwaarde binnen pijpleiding te bepalen. De vis-oog lens wordt gebruikt, het integreren „PipePano pijpleidingspanorama die videoanalysesoftware“ testen, het panoramabeeld van binnenmuur van de pijpleiding te produceren, meer fijn en (meting op pijpdiameter, barstbreedte etc.) kwantitatief te analyseren en te bepalen.
Eigenschappen:
1. Het systeem van de venstersverrichting
2. Draagbare controleeenheid
3. CANBUS-transmissie
4. Krachtige kruippakjeaandrijving
5. Verwisselbare delen
6. Afstandsbediening App.
Systeemconfiguratie
| Standaardconfiguratie | Facultatieve Delen |
| Robot200 kruippakje | JT60 ascamera |
| Jt-2000 pan & schuine standcamera | JT360-vis-oog camera |
| Automatische kabeltrommel | Handkabeltrommel |
| MK3 controleeenheid | PA500 draagbare beweegbare macht |
| Mangathaak, hulpmiddelzak en andere toebehoren |
Technische Parameter
|

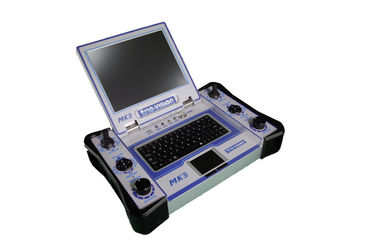

Controleeenheid MK3
|
1, de Controleeenheid van de Stootkussenstijl, 8,4 ' Geraakte leiden, Leesbaar in Zon glanst, 1024*768-resolutie, 4.1kg 2, Win7-systeem, 128GB SSD, Verslagvideo in plaats, 100+-urenvideo kunnen worden opgeslagen. 3, Camerapositie, liftpositie in Grafieken 4, Neigingsrapport in plaats. 5, Systeemstatus, het werkparameter kunnen vraag zijn. |
|
Pan&Tiltcamera JT2000
|
1.360 graad, beperkt geen roteert 2, Lens het verwarmen kunnen mist verhinderen 3, Cameralicht kunnen worden aangepast 4, Maximumhelderheidsverbetering 50%, geschikter voor kleine diameter 5, Facultatieve Laser, kalibreren tekortgrootte |
|
Cralwer Robot200
|
1. Maak aan IP68 waterdicht 2. Het werk temperatuur: -10ºC~50ºC 3. Geschikte pijpdiameter: 200mm~1500mm 4. Aandrijving: twee gelijkstroom motor 5. Neiging: de graad van het mesurementwerkingsgebied ±45, pecision 0,1 graden 6. Snelheid: regelbare snelheid, max. 32m/min 7. Richting: door:sturen, achterwaarts, linker, juist 8. Drukaanwijzing: groen licht (1.2-1.5 versperren, normale druk), rood licht abnormaal licht. 9. Het beklimmen: max. beklim graad over 50° volgens diffrerent pijpstatus 10. Breng gezichtscamera groot: integreer camera en het licht, inspecteert achteruit kruippakje en kabel het retreiving |
|
Automatische Kabeltrommel DLPA300
|
1,6 kernenkabel, van de Gewichtsvermindering 50%, van Kosten en van de mislukking beduidend verlaagd tarief 2, standaardlengte: 200m, max. 300m 3, Automatische kabeltrommel |
|
Vis-oog camera JT360
|
1. View360 graadgezicht binnen de pijp. de 2. 92 PCs-hoogtepunt LEIDENE lampen, verlichting bereikt aan 200lm 3. Resolutie: 3000k hoog pixel, - kwaliteitsbeeld. 4. Maak waterdicht: IP68, uitvoerbare 10 meters onderwater. 5. De video's en de beelden door MK3 full-view camera worden geregistreerd kunnen volledige waaierbeeld binnen de pijp uitspreiden door PanoProfile 3D software, en 2D profielbeeld produceren om nauwkeurige meting van pijptekorten te realiseren, 3D vorm installeren, en tot inspectierapport leiden dat. |
Afstandsbediening APP.
Installeer onze MK3-Afstandsbediening APP. op uw die cellphone of Stootkussen door Android-systeem wordt ontwikkeld, kunt u de eenheid van de afstandsbedieningmk3 controle.
