Pijpdiameter: | 2502000mm | Kabeltrommel: | Automatische |
---|---|---|---|
camera: | CCD | Resolutie: | 1024*768 |
Camera het verwarmen: | Anti-vertroebelde het verwarmen camera | Waterdicht: | IP68 |
Hoog licht: | kabeltelevisie-de camera's van de pijpinspectie,het materiaal van afvoerkanaalkabeltelevisie |
IP68 de waterdichte Robot van het de Inspectiekruippakje van de Rioolpijp voor DN 250mm2000mm wordt hoofdzakelijk gebruikt in gemeentelijke elektriciteit, verkeer, verstening, bouw en het is geschikt om de boiler, pijpleiding te inspecteren, zullen het ondergrondse de kabelkanaal en plaatsen kwaad aan mens doen of zullen mens-ingang verbieden. De situatie binnen de pijp zal op het monitorscherm worden geregistreerd en worden getoond; het vergemakkelijkt ook werkend personeel voor efficiënte observatie, opsporing, snelle analyse en diagnose.
Eigenschappen:
1. 360 ° roteren van camera
2. Anti-vertroebelde cameralens
3. Regelbare Brightless
4. Verwisselbare delen
5. CANBUS-systeem
6. Één-zeer belangrijke centrumcamera
Het systeem is compoposed van kruippakje, camera, kabeltrommel en controleeenheden. Het kruippakje kan verschillende types van camera's (D.w.z. pan & schuine standcamera, ascamera, vis-oog camera) volgens diffrerent vereisten aanpassen, is het geschikt voor 2502000mm diameterpijpen.
Systeemconfiguratie
Standaardconfiguratie | Facultatieve Delen |
TVS800 kruippakje | JT60 ascamera |
JT90 pan & schuine standcamera | JT360-vis-oog camera |
Automatische kabeltrommel | Handkabeltrommel |
MK3 controleeenheid | PA500 draagbare beweegbare macht |
Mangathaak, hulpmiddelzak en andere toebehoren |
Controleeenheid MK3
1, de Controleeenheid van de Stootkussenstijl, 8,4 ' Geraakte leiden, Leesbaar in Zon glanst, 1024*768-resolutie, 4.1kg
2, Win7-systeem, 128GB SSD, Verslagvideo in plaats, 100+-urenvideo kunnen worden opgeslagen.
3, Camerapositie, liftpositie in Grafieken
4, Neigingsrapport in plaats.
5, Systeemstatus, het werkparameter kunnen vraag zijn.
Pan&Tiltcamera JT2000
1, 360 graad, beperkt geen roteert
2, Lens het verwarmen kunnen mist verhinderen
3, Cameralicht kunnen worden aangepast
4, Maximumhelderheidsverbetering 50%, geschikter voor kleine diameter
5, Facultatieve Laser, kalibreren tekortgrootte

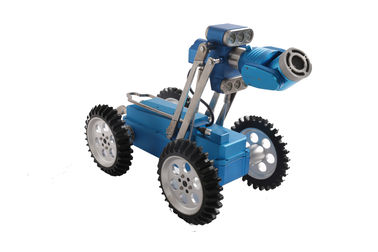

Cralwer TV-800
Maak aan IP68 waterdicht
Het werk temperatuur: -10ºC~50ºC
Geschikte pijpdiameter: 250mm~2000mm
Aandrijving: twee gelijkstroom motor
Lift: elektrische lift
Neiging: de graad van het mesurementwerkingsgebied ±45, pecision 0,1 graden
Snelheid: regelbare snelheid, max. 32m/min
Richting: door:sturen, achterwaarts, linker, juist
Drukaanwijzing: groen licht (1.2-1.5 versperren, normale druk), rood licht abnormaal licht.
Het beklimmen: max. beklim graad over 50° volgens diffrerent pijpstatus
Breng gezichtscamera groot: integreer camera en het licht, inspecteert achteruit kruippakje en kabel het retreiving
Automatische Kabeltrommel DLPA300
1,6 kernenkabel, van de Gewichtsvermindering 50%, van Kosten en van de mislukking beduidend verlaagd tarief
2, standaardlengte: 200m, max. 300m
3, Automatische kabeltrommel
Vis-oog (FACULTATIEVE) camera JT360
1. View360 graadgezicht binnen de pijp.
de 2. 92 PCs-hoogtepunt LEIDENE lampen, verlichting bereikt aan 200lm
3. Resolutie: 3000k hoog pixel, - kwaliteitsbeeld.
4. Maak waterdicht: IP68, uitvoerbare 10 meters onderwater.
5. De video's en de beelden die door MK3 full-view camera worden geregistreerd kunnen volledige waaierbeeld binnen de pijp uitspreiden door PanoProfile 3D software, en 2D profielbeeld produceren om nauwkeurige meting van pijptekorten te realiseren, 3D vorm installeren, en tot inspectierapport leiden.
Afstandsbediening APP.
Installeer onze MK3-Afstandsbediening APP. op uw cellphone of Stootkussen dat door Android-systeem wordt ontwikkeld, kunt u de eenheid van de afstandsbedieningmk3 controle.
