Inspectiewaaier: | 1006000mm | waterbewijs: | IP63 |
---|---|---|---|
frequentie: | 512Hz | ||
Hoog licht: | digitale inspectiecamera,de inspectiecamera van de rioolpijp |

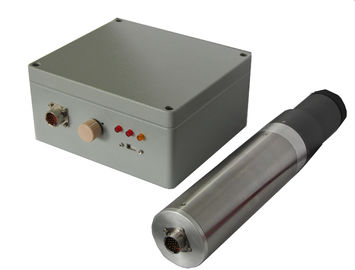

Van de de Inspectiesonar van de rioolpijp het Systeem Onderwaterinspectie TV-6000
TV-6000 ontdekt het de Inspectiesysteem van de Sonarpijpleiding en wijst doelstellingen onderwater door middel van het principe van golfbezinning aan. Het, daarom, kan pijpleidingsinspectie uitvoeren die met vloeistof wordt gevuld de informatie van barst en puin in de pijp te bepalen; en het is het meest geavanceerde apparaat voor pijpleidingsinspectie en beoordeling.
Eigenschappen:
Volledig 360 graad ononderbroken gelijktijdig aftasten binnen 1s
Vriendschappelijke softwareinterface om gemakkelijk te werken
Gegevens en beelden die in de harde schijf worden opgeslagen
Ingebouwde broodje en hoogtehoeksensoren
Ingebouwde kabel tegeninterface
Inspecteer automatisch pijpprofiel
De Technische Parameter van de sonarsonde
Akoestische Parameter | Akoestische frequentie |
2MHz |
Golfbreedte |
1.1° (de straal van de kegelgolf) | |
Zijresolutie |
0.5mm (Pijpstraal 125mm) |
|
Max. inspectiestraal | 12m | |
Breng impulsbreedte over | 4~20us | |
Het ontvangen van golfbreedte |
500KHz |
Handkabeltrommel:
Teller: hoge precisiecodeur (±0.1m), kabellengteberekening.
Het in lagen aanbrengen: het hand in lagen aanbrengen
Maak waterdicht: IP63
Software van de de Sonar de Professionele Analyse van de SonarProfpijp
De dwarsdoorsnede van de steunpijp in vertegenwoordiging in real time en een volledig 360 verlengbaar graadprofiel (IMG. 1)
Produceer pijp automatisch 3-D duidelijk modellering en mening puin en tekortbinnenkant (IMG. 2)
Steun berekening van het puinvolume & analysegegevens gemakkelijk de in kaart te brengen (IMG. 3)
Automatische rapportering voor de voorbereiding van het hoog rendementrapport (IMG. 4)
